| Tip: | SFA |
| Materijal: | SCM415 |
| Površinska tvrdoća: | HRC 58-62 |
| Prednaprezanje može biti: | P0, P1, P2 |
| Tip kompatibilnog vretena: | SSR |
| Preporučena mast za podmazivanje: | KY1106 ili KY1207 |
| Broj stavke | Šifra proizvođača | ø x koraknavoja | Smer | Proizvođač |
MP cena:
(RSD) |
MP WEB cena:
(RSD) | Očekivano vreme isporuke | Mera | Količina | Korpa |
|---|---|---|---|---|---|---|---|---|---|---|
| 81.088.009 | SFAR01205B1D | 12x05 | Desni | TBI MOTION |
10.702,80 RSD/kom. |
10.381,72 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.010 | SFAR01210B1D | 12x10 | Desni | TBI MOTION |
10.702,80 RSD/kom. |
10.381,72 RSD/kom.
- 3 %
| Na upit | | kom. | |
| 81.088.015 | SFAR01605C1D | 16x05 | Desni | TBI MOTION |
7.763,40 RSD/kom. |
7.530,50 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.016 | SFAR01610B1D | 16x10 | Desni | TBI MOTION |
7.833,60 RSD/kom. |
7.598,59 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.017 | SFAR01616A1D | 16x16 | Desni | TBI MOTION |
12.395,70 RSD/kom. |
12.023,83 RSD/kom.
- 3 %
| Na upit | | kom. | |
| 81.088.040 | SFAR01616B1D | 16x16 | Desni | TBI MOTION |
14.875,20 RSD/kom. |
14.428,94 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.018 | SFAR01620A1D | 16x20 | Desni | TBI MOTION |
12.652,20 RSD/kom. |
12.272,63 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.059 | SFAR01630A1D | 16x30 | Desni | TBI MOTION |
15.345,90 RSD |
14.885,52 RSD
- 3 %
| Na upit | | kom. | |
| 81.088.020 | SFAR02005C1D | 20x05 | Desni | TBI MOTION |
8.790,30 RSD/kom. |
8.526,59 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.023 | SFAR02010C1D | 20x10 | Desni | TBI MOTION |
8.183,70 RSD/kom. |
7.938,19 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.049 | SFAR02020B1D | 20x20 | Desni | TBI MOTION |
13.181,40 RSD/kom. |
12.785,96 RSD/kom.
- 3 %
| Na upit | | kom. | |
| 81.088.026 | SFAR02505C1D | 25x05 | Desni | TBI MOTION |
8.886,60 RSD/kom. |
8.620,00 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.029 | SFAR02510C1D | 25x10 | Desni | TBI MOTION |
10.533,60 RSD/kom. |
10.217,59 RSD/kom.
- 3 %
| 3-5 dana | | kom. | |
| 81.088.055 | SFAR02525B1D | 25x25 | Desni | TBI MOTION |
16.837,20 RSD/kom. |
16.332,08 RSD/kom.
- 3 %
| 3-5 dana | | kom. |
Karakteristike matice
Čelične kuglice u SFA matici se kreću kroz žljeb izrađenom u unutrašnjem delu matice i okrenu se na kraju matice u specijalno dizajniranim usmerivačima. SFA matica je redizajnirana i poboljšana varijanta SFH/SFNH matice koju krasi dobro kotrjanje i niska buka u odnosu na slične proizvode. Povratak čeličnih kuglica na početak je slično rešen kao kod E tipova, tj da se kuglice vraćaju na početak po tangentnoj linije. Velika prednost ove matice je da na krajevima matice se nalazi dodatni gumeni brisač koji štiti unutrašnjost matice od nečistoća koju čelična opruga drži na pravom položaju.
Prednost
1. Usmerivač se nalazi na kraju matice što obezbeđuje primenu pri velikim brzinama i velikim dinamičkim pokretima
2. Obezbeđuje veliki prečnik / veliki korak
3. Patentirani dizajn zaptivanja, odlična zaštita od prljavština
4. Najniža moguća buka
5. Zero prazan hod i velika krutost
Primena
Koristi se za velike brzine, CNC glodanje, precizna pomeranja, industrijsku automatizaciju i za medicinsku industriju.
Montiranje matice na vreteno
Matica je opremljena umetkom koja sprečava ispadanje kuglica. Zabranjeno je odstraniti umetak, osim ako se matica montira na vreteno, jer u suprotnom kuglice će ispasti. Montiranje matice na vreteno je prikazan na slikama ispod. Matica se montira isključivo na čisto vreteno, očišćen od prašine ili piljevine. Pre obrade vreteno treba centrirati da po celoj dužini bude jednoosno. Za ručnu manipulaciju vretena uvek koristite rukavice budući da vlaga na površini ruke može korodirati vreteno.

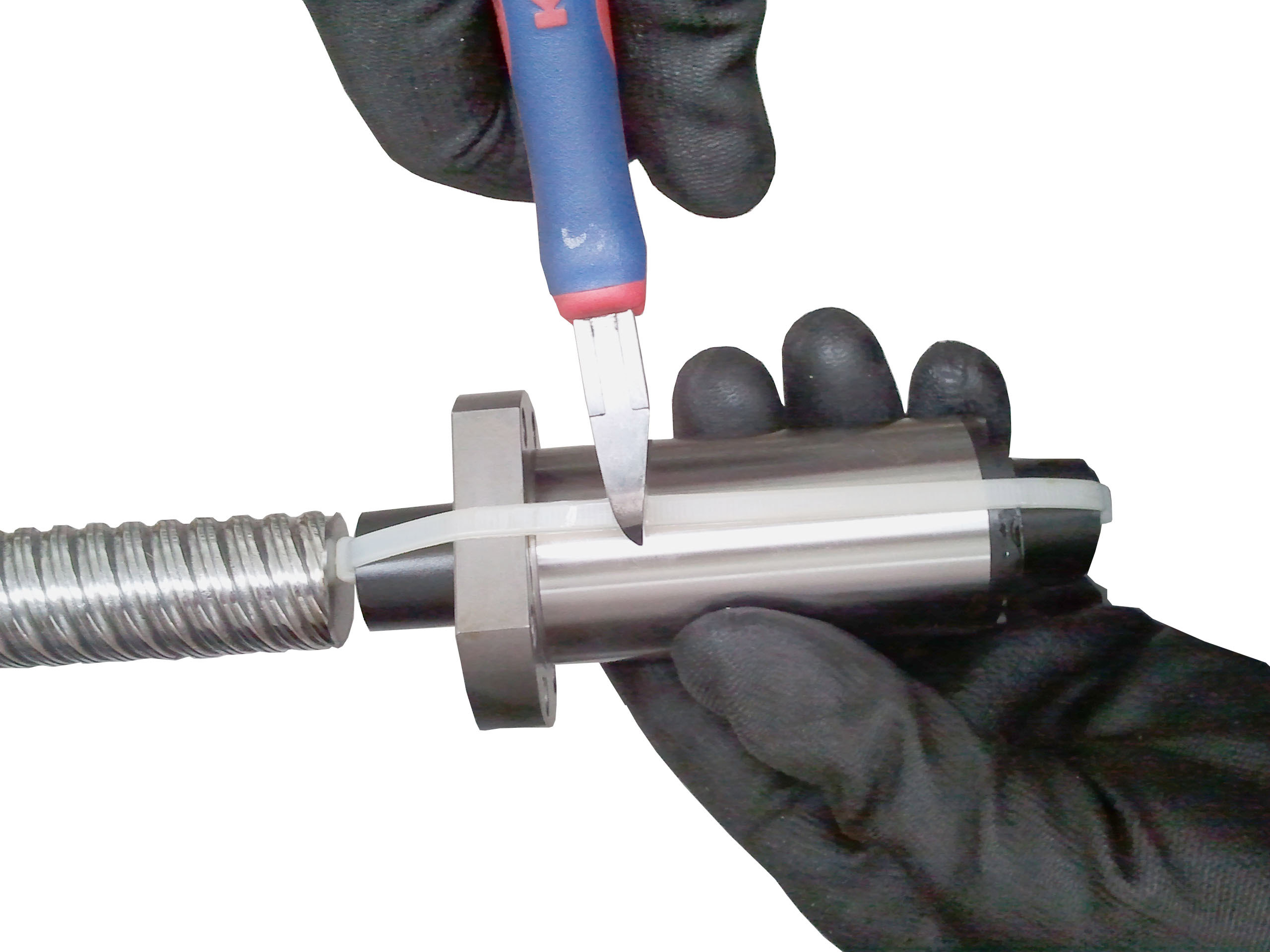

1 korak:
odstranite vezice bez da se umetak isklizne iz matice

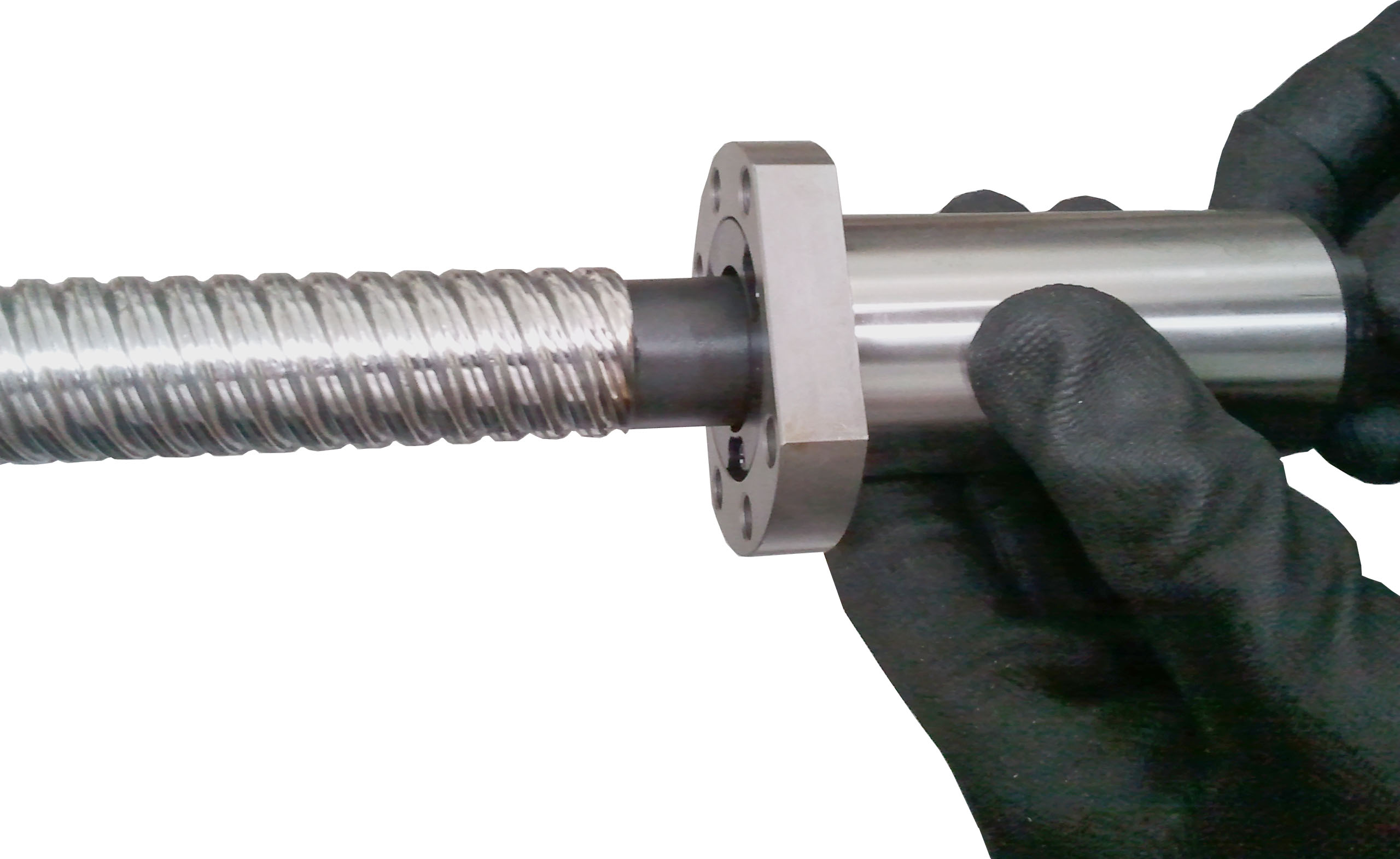

2. korak:
Pridržavajući maticu naslonite umetak na kraj vretena.

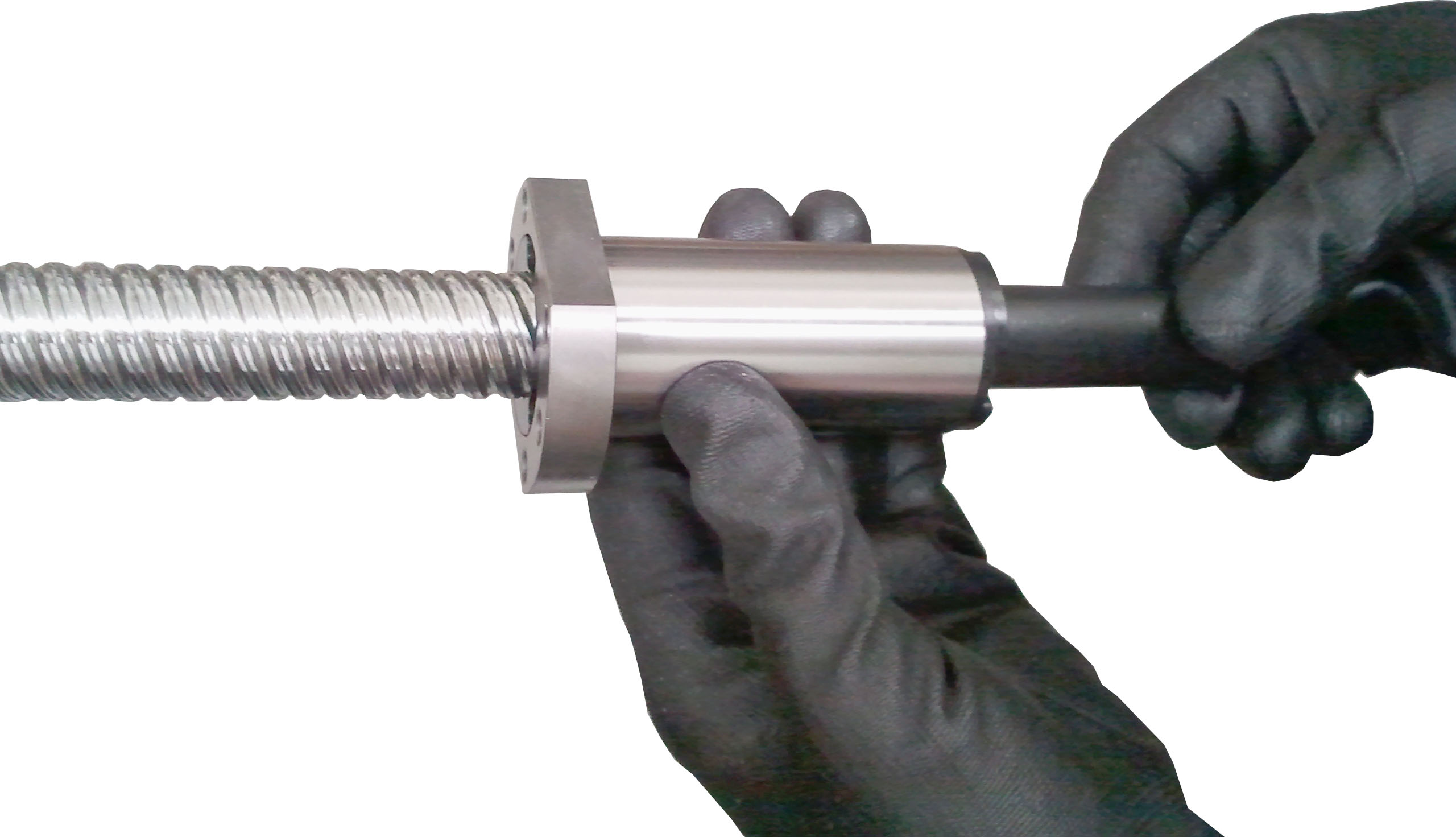

3. korak:
Polako, prateći navoj vretena navrtite maticu na vreteno, usput pazite da se umetak ne odvoji od kraja vretena.

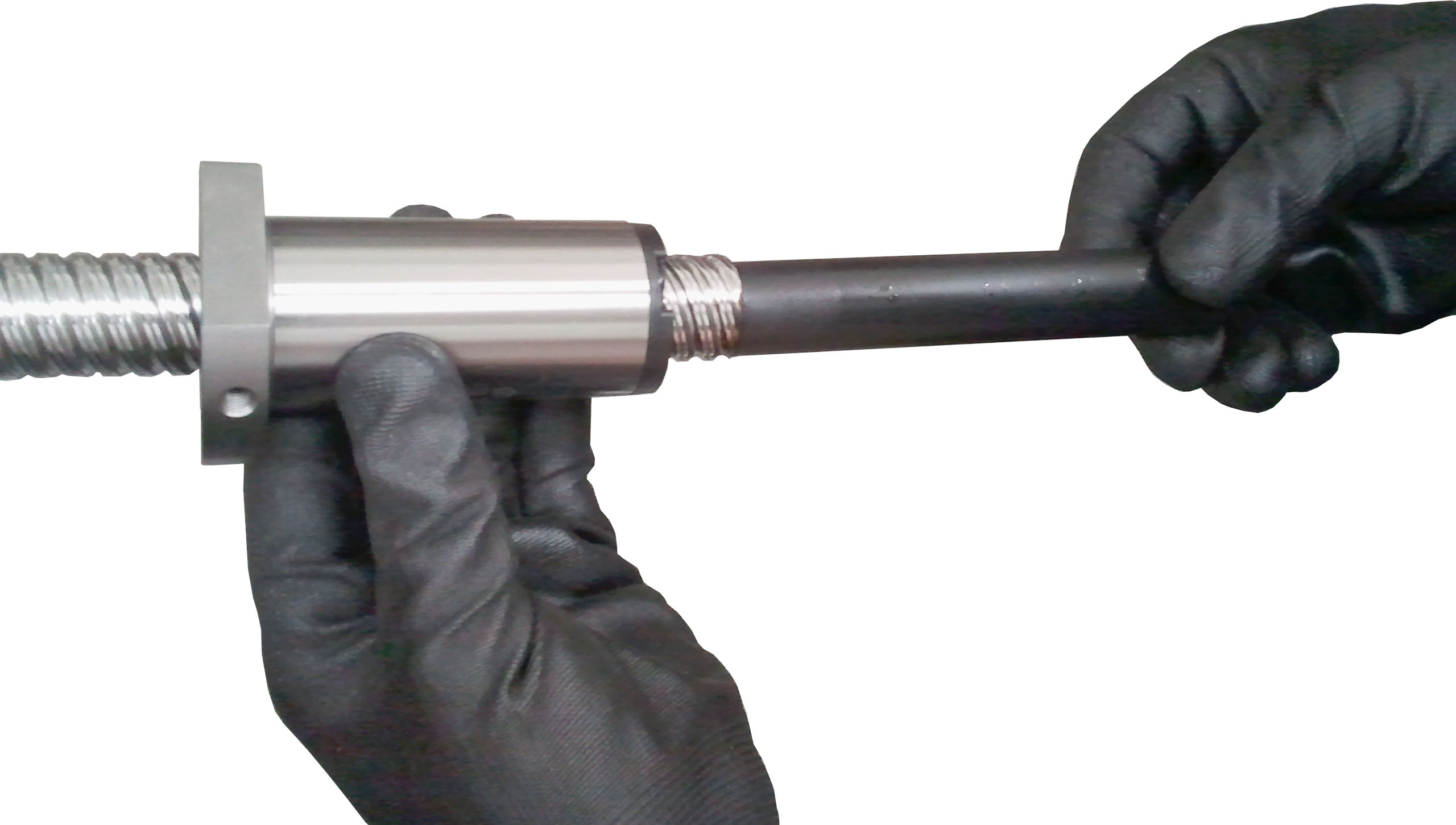

4. korak:
Odstranite umetak kada je matica skroz navijena na vreteno.
Ako su kuglice ispale iz matice ne vraćajte ih sami! U ovom slučaju vratite nam vreteno i maticu a naši stručni tim će odraditi ovaj posao. O troškovima ove usluge kontaktirajte naše kolege iz prodaje!
